這些問題多年來都是油田注水的難題，在大力提倡節能減排的今天，這些問題顯得更為重要。我公司在這個問題上進行了多年的研究和實踐，在應用中硬件部分進行了數次優化，在算法上進行的多次的修訂，最終形成了ATL注水系統效率測試系統。經過較大范圍的應用，反應效果良好。
ATL注水效率測試系統是一種便攜式的效率分析系統，它有用與現場數據采集的硬件部分，和計算分析軟件組成。硬件部分主要采集電參數（有功功率，無功功率，功率因數，各相電壓，各相電流等）、管道流量、泵入口壓力和泵出口壓力。各部分組成如下
（其中超聲流量計，壓力傳感器測量同rtu通訊都為無線通訊。現場安裝及其方便。所有模塊都用電池工作，無須連接供電電源。）
一、主要功能
主要部件說明：
1.系統效率測試
(1)同步檢測電壓、電流、泵壓力、泵流量；
(2)顯示：電壓、電流、功率因數、總功率、有功功率，泵壓力、泵流量值；
(3)計算出輸入電功率、電機負載率、注水單耗、機泵效率、管網效率、系統效率曲線。
2.管線結垢診斷
(1)同步檢測管線節點壓力、流量；
(2)計算出注水管線當量管徑。
二、主要部件說明
1.儀器整體結構圖
2.硬件部分
(1)主機
便攜式計算機，數據采集、存貯、回放、分析，是儀器的核心組成部分，是軟件運行的載體。
(2)電量采集處理模塊：
數據采集：配備三個高精度電流鉗形表、四個電壓測試夾、一個電量轉換模塊
(3) 無線藍牙泵壓力、流量采集模塊：
功能：測量泵進出口壓力、出口流量，利用無線藍牙技術將信號傳輸至主機。
(4)壓力變送器與GPRS集成模塊：
配置三組模塊用于測量注水管線節點壓力。
3.軟件部分
軟件以實時通訊技術和數據庫技術為核心，完成數據采集和分析計算兩個部分，基于Windows操作平臺界面友好，操作方便。
三、主要技術參數

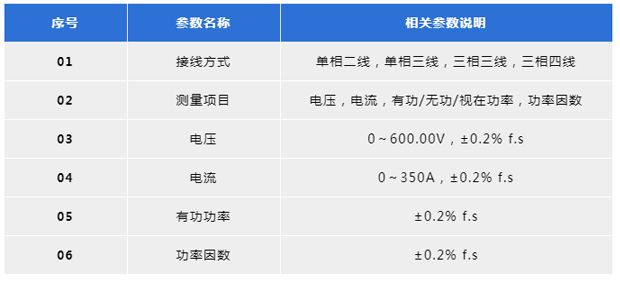

(1)電參數
(2)流速范圍：0～±30m/s測量精度優于±2% f.s；
(3)壓力范圍：0～40MPa;測量精度±0.5%f.s；
(4)泵壓力、流量無線傳輸距離：0～80m；
四、測試方法與步驟
(1)測試站的選擇
(2)測試用儀器儀表及其精度等級
(3)測試參量
(4)測試準備
(5)電機參數測試
(6)泵參數測試
(7)注水管網運行參數測試
(8)注水電機工作參數測試
(9)注水泵流量參數測試
五、現場試驗情況
2012年自主研制的注水系統效率綜合測試儀樣機完成采油一廠15座注水站，120臺次注水機泵的現場測試，技術性能達到設計要求、具備推廣應用條件。
六、引用技術標準
GB/T15316—94 《節能監測技術通則》
GB6422—86 《企業能耗計量與測試導則》
GB12497—1995 《三相異步電機經濟運行》
GB/T16666—1996 《泵機組液體輸送系統節能監測方法》
SY/T6569-2003 《油田注水系統經濟運行》
SY/T6275—1997 《石油企業節能監測綜合評價方法》
SY/T5264—2006 《油田生產系統能耗測試和計算方法》

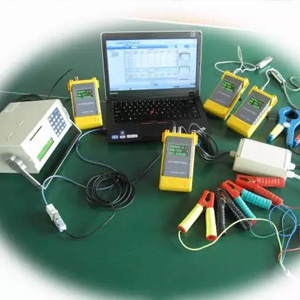

注水系統效率綜合測試儀(圖)
售后熱線：0311-87319861/2
傳?????真：0311-87319863?
網????址：zjxcd.cn
公司地址：河北省石家莊市高新區
